2. MPL – Mechanika przewodów linii

Moduł MPL (Rys. 1) przewidziany jest do wykonywania obliczeń mechanicznych przewodów dla:

• pojedynczego przęsła linii (Rys. 2):

  • Przęsło – Naprężenia, zwisy i naciągi,

  • Przęsło – Naprężenia, zwisy i naciągi EPE,

  • Tablica montażowa,

• zadanej sekcji odciągowej linii (Rys. 3):

  • Sekcja.

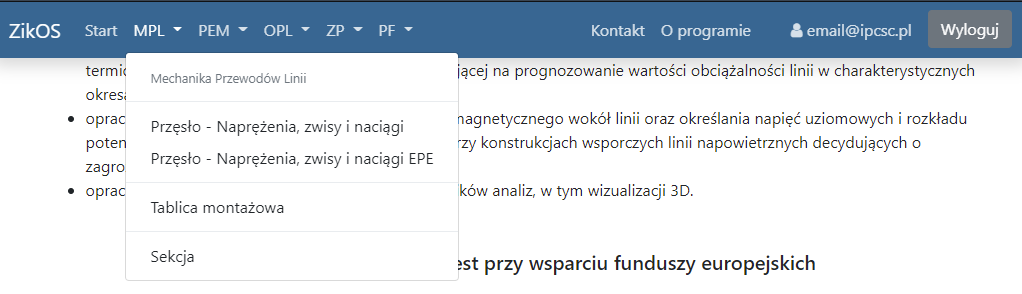

Rys. 1: Menu modułu MPL

Rys. 2: Obliczenia mechaniczne dla przęsła

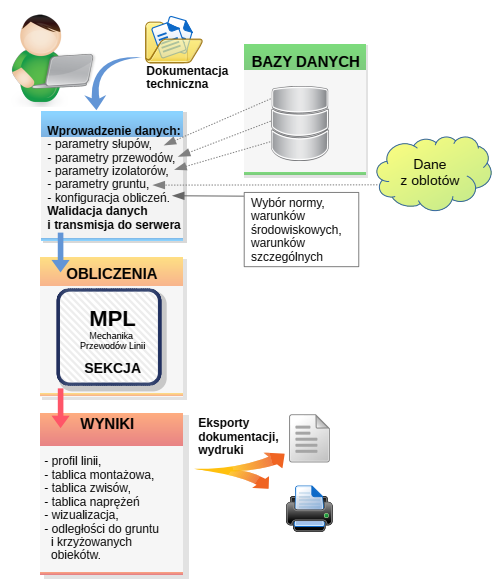

Rys. 3: Obliczenia mechaniczne dla sekcji

2.1. Przęsło – Naprężenia, zwisy i naciągi

Moduł Przęsło wykorzystuje Liniowy Model Sprężysty dla przewodów o liniowej charakterystyce rozciągania. Danymi wejściowymi do modułu obliczenioweogo są następujące parametry (Rys. 4, Rys. 5):

• Identyfikacja linii:

  • nazwa linii,

  • nazwa sekcji,

• Dane przewodu (Rys. 4):

  • rodzaj,

  • typ,

  • przekrój,

  • średnica,

  • ciężar,

  • współczynnik wydłużenia cieplnego,

  • współczynnik wydłużenia sprężystego,

• Strefa klimatyczna (Rys. 4):

  • warunki z wybranej normy (PN-EN 50341-2-22:2016 lub PN-EN 50341-3-22:2010 lub PN-E 05100-1:1998) lub ręcznie zadany zestaw warunków,

  • strefy obciążenia oblodzeniem (S1, S2, S3, Sspec),

  • strefy obciążenia wiatrem (W1, W2, W2),

  • kategoria terenu (0, I, II, III, IV),

  • wysokość bezwzględna,

  • wysokość zawieszenia przewodów,

• Przęsło – dane wejściowe (Rys. 5):

  • podstawa obliczeń (naprężenie podstawowe, naciąg podstawowy, zadane przez Użytkownika obciążenie lodem i wiatrem oraz zadana

  • temperatura),

  • naprężenie obliczeniowe,

  • rozpiętość początkowa,

  • rozpiętość końcowa,

  • krok obliczeń.

Jako wyniki przeprowadzonych obliczeń prezentowane są następujące zestawienia tabelaryczne:

• naprężenie dla określonych temperatur przewodu oraz układów obciążeń (Rys. 6),

• naciąg dla określonych temperatur przewodu oraz układów obciążeń (Rys. 7),

• zwis dla określonych temperatur przewodu oraz dla oblodzenia (Rys. 8).

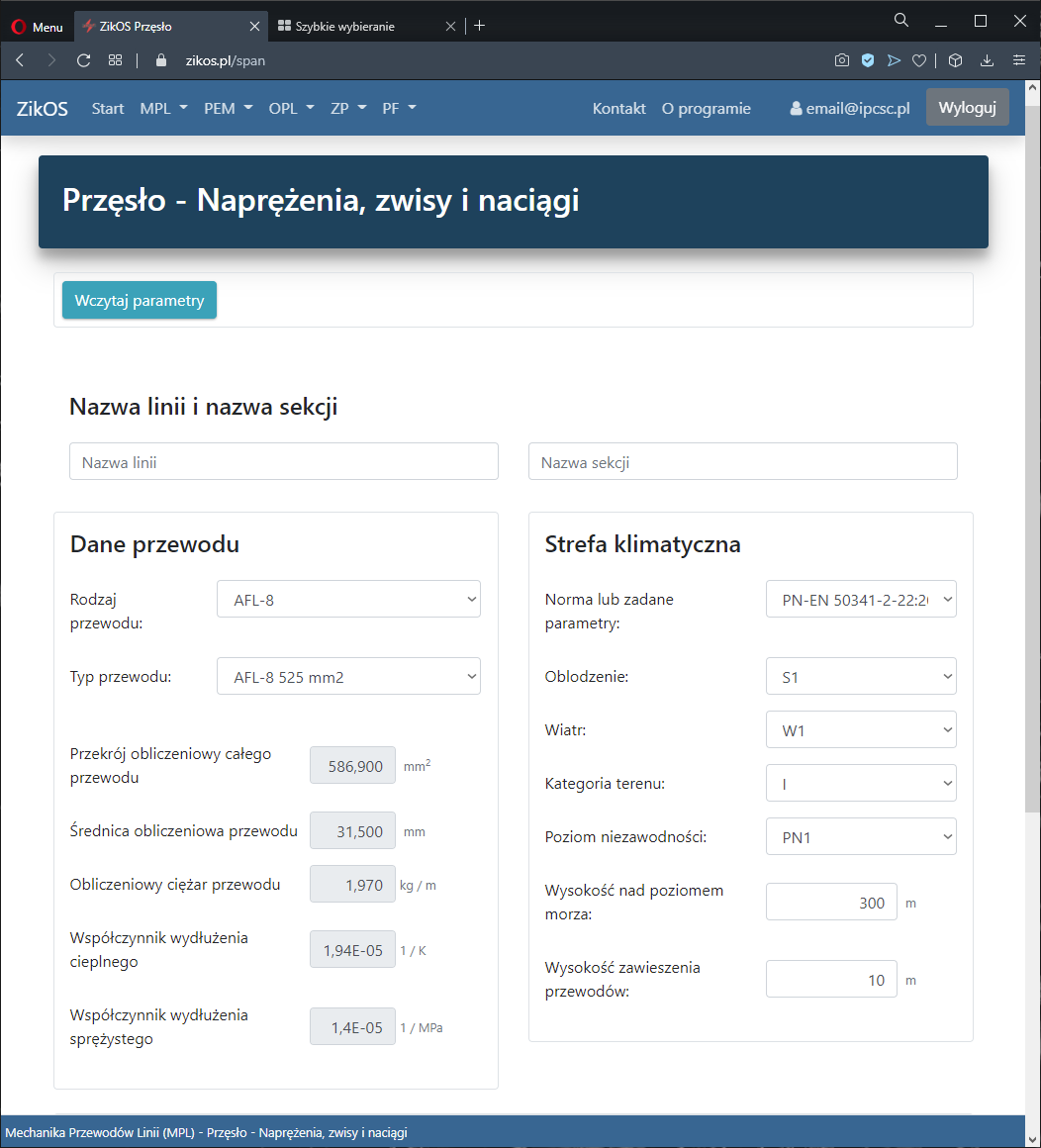

Rys. 4: MPL - Przęsło - dane przewodu i strefy klimatycznej

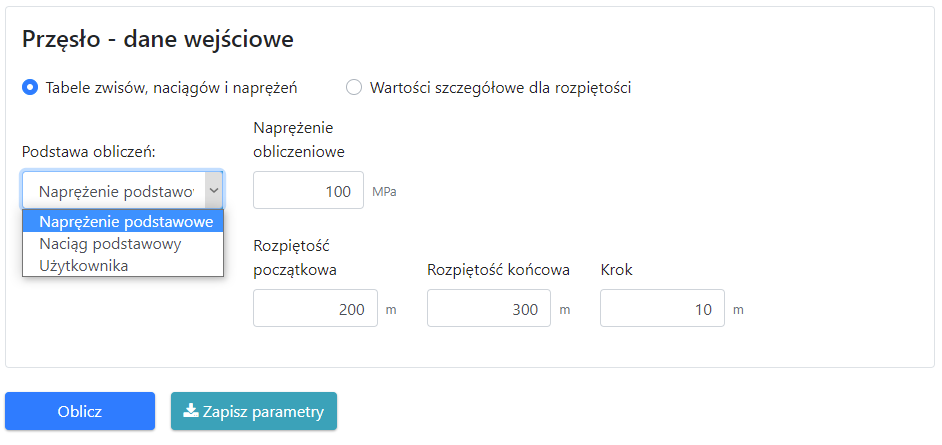

Rys. 5: MPL - Przęsło - parametryzacja obliczeń

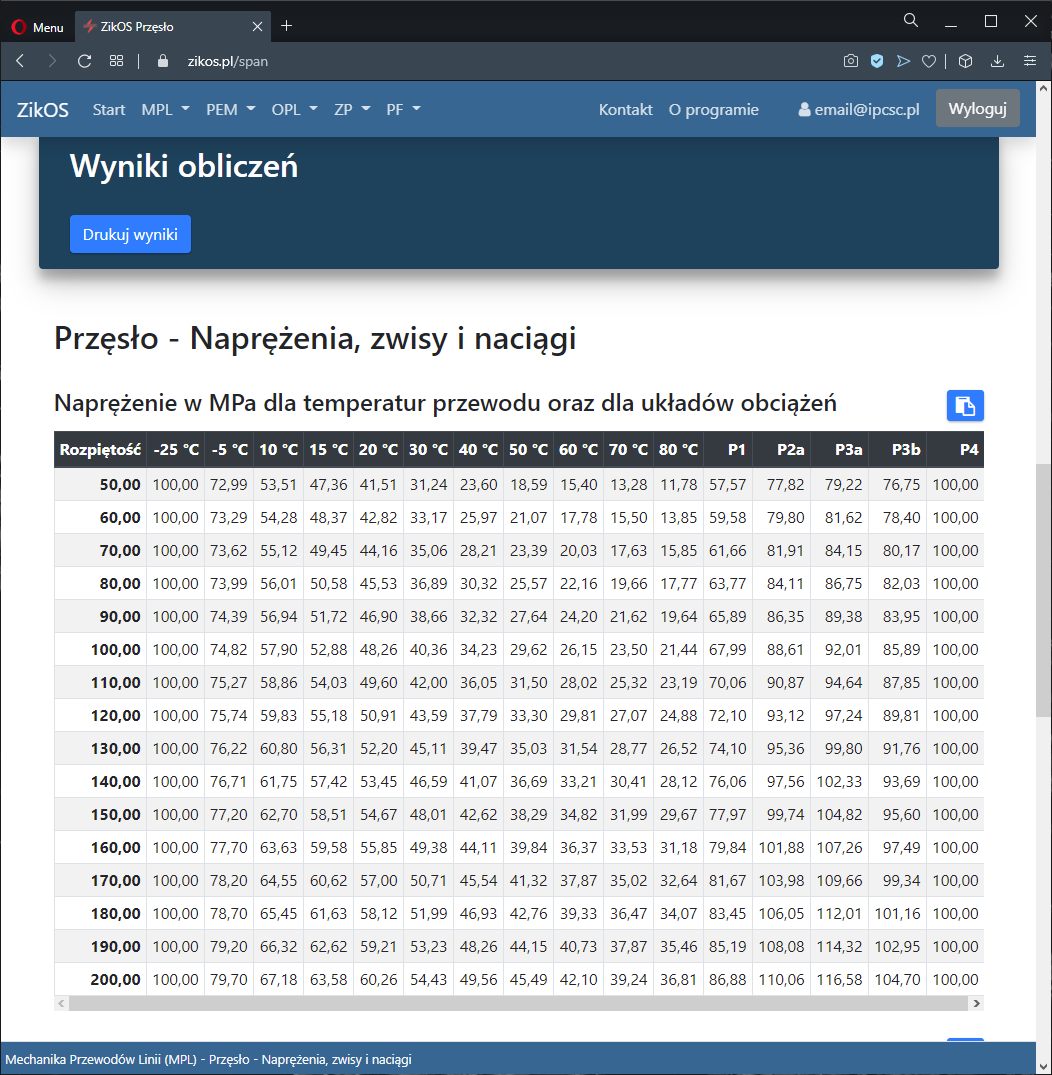

Rys. 6: MPL - Przęsło – wyniki – naprężenie

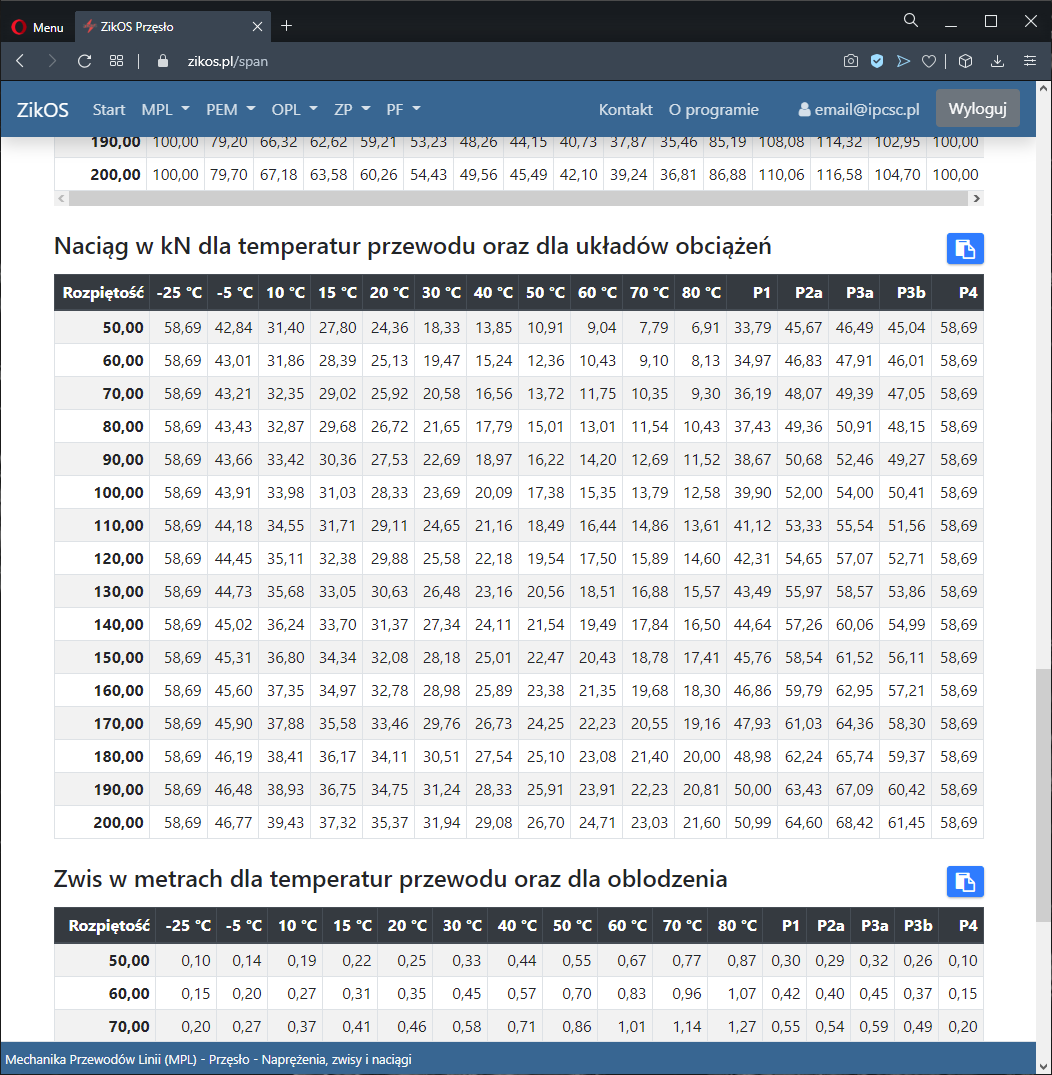

Rys. 7: MPL - Przęsło - wyniki - naciąg

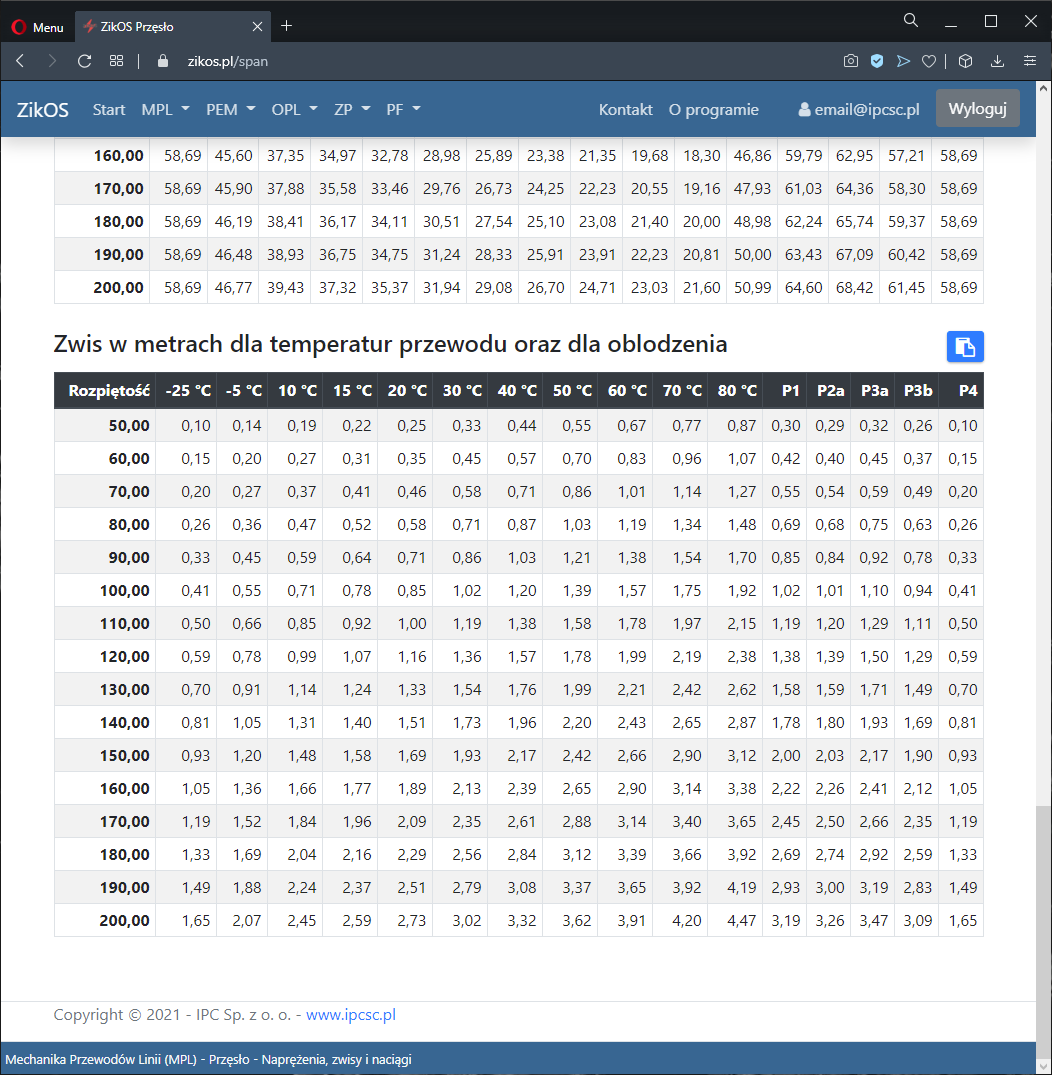

Rys. 8: MPL - Przęsło - wyniki - zwis

2.2. Przęsło – Naprężenia, zwisy i naciągi EPE

Moduł Przęsło EPE wykorzystuje Model Eksperymetnalny Odkształceń Plastycznych (Experimental Plastic Elongation Model) dla przewodów wykazujących nieliniowość początkowej charakterystyki rozciągania.

Danymi wejściowymi do modułu obliczenioweogo są następujące parametry (Rys. 9, Rys. 10):

• Identyfikacja linii:

  • nazwa linii,

  • nazwa sekcji,

• Dane przewodu (Rys. 9):

  • rodzaj,

  • typ,

  • przekrój,

  • średnica,

  • ciężar,

  • siła zrywająca,

• Strefa klimatyczna (Rys. 9):

  • warunki z wybranej normy (PN-EN 50341-2-22:2016 lub PN-EN 50341-3-22:2010 lub PN-E 05100-1:1998) lub ręcznie zadany zestaw warunków,

  • strefy obciążenia oblodzeniem (S1, S2, S3, Sspec),

  • strefy obciążenia wiatrem (W1, W2, W2),

  • kategoria terenu (0, I, II, III, IV),

  • poziom niezawodności (PN1, PN2, PN3),

  • wysokość bezwzględna,

  • wysokość zawieszenia przewodów,

• Parametry przewodu (Rys. 10):

  • temperatura odniesienia,

  • parametry rdzenia i oplotu:

    • końcowy moduł sprężystości,

    • współczynnik wydłużenia cieplnego,

    • współczynniki wielomianu określającego procentowe wydłużenie,

• Przęsło – dane wejściowe (Rys. 11):

  • podstawa obliczeń (naprężenie podstawowe, naciąg podstawowy, zadane przez Użytkownika obciążenie lodem i wiatrem oraz zadana temperatura),

  • naprężenie obliczeniowe,

  • rozpiętość początkowa,

  • rozpiętość końcowa,

  • krok obliczeń.

Jako wyniki przeprowadzonych obliczeń prezentowane są następujące zestawienia tabelaryczne:

• naprężenie dla oblodzenia i określonych temperatur przewodu (Rys. 12),

• naciąg dla oblodzenia i określonych temperatur przewodu (Rys. 13),

• zwis dla oblodzenia i określonych temperatur przewodu (Rys. 13).

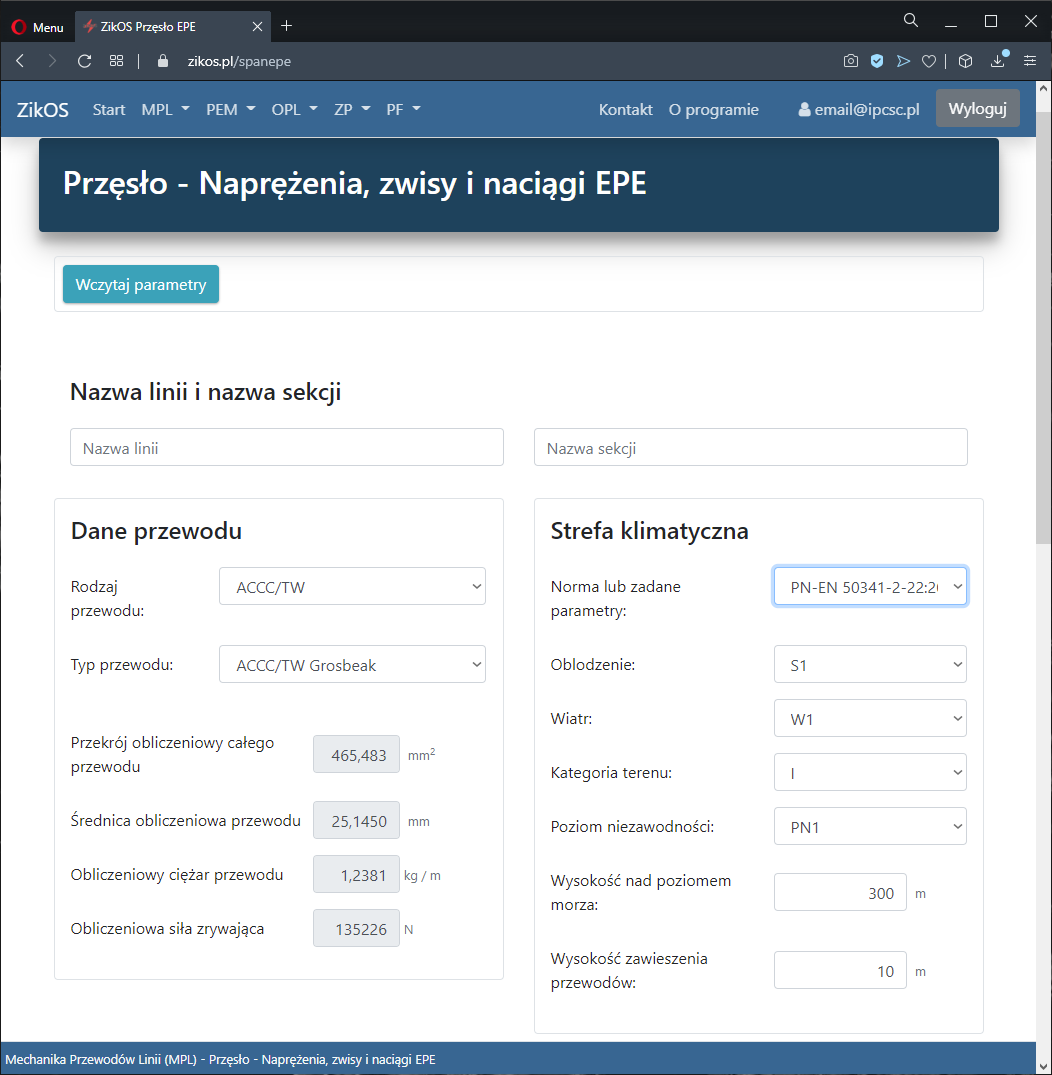

Rys. 9: MPL - Przęsło EPE - dane przewodu i strefy klimatycznej

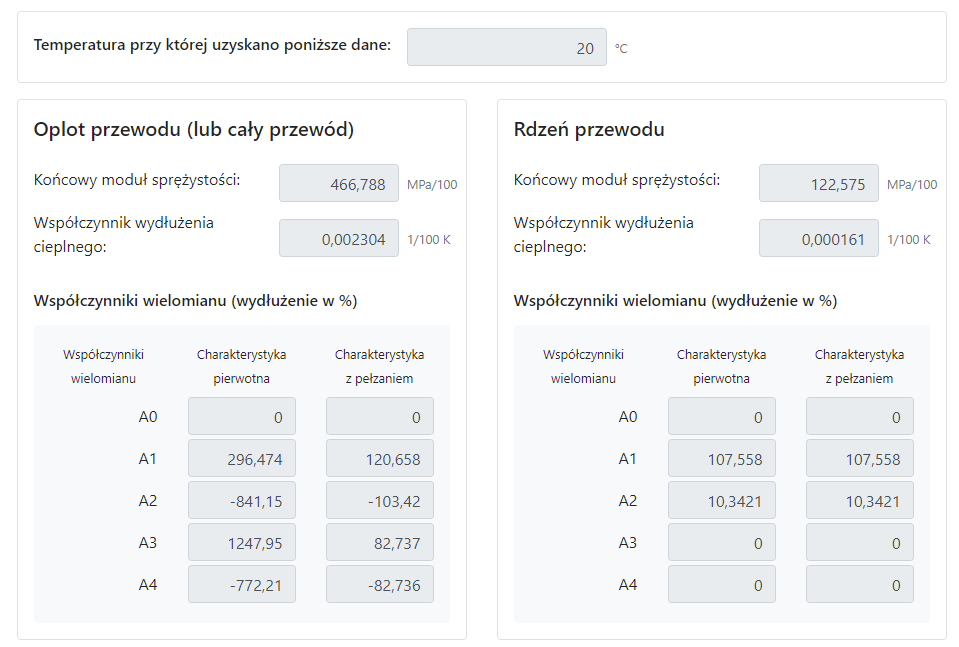

Rys. 10: MPL - Przęsło EPE - parametry oplotu i rdzenia przewodu

Rys. 11: MPL - Przęsło EPE – parametryzacja obliczeń

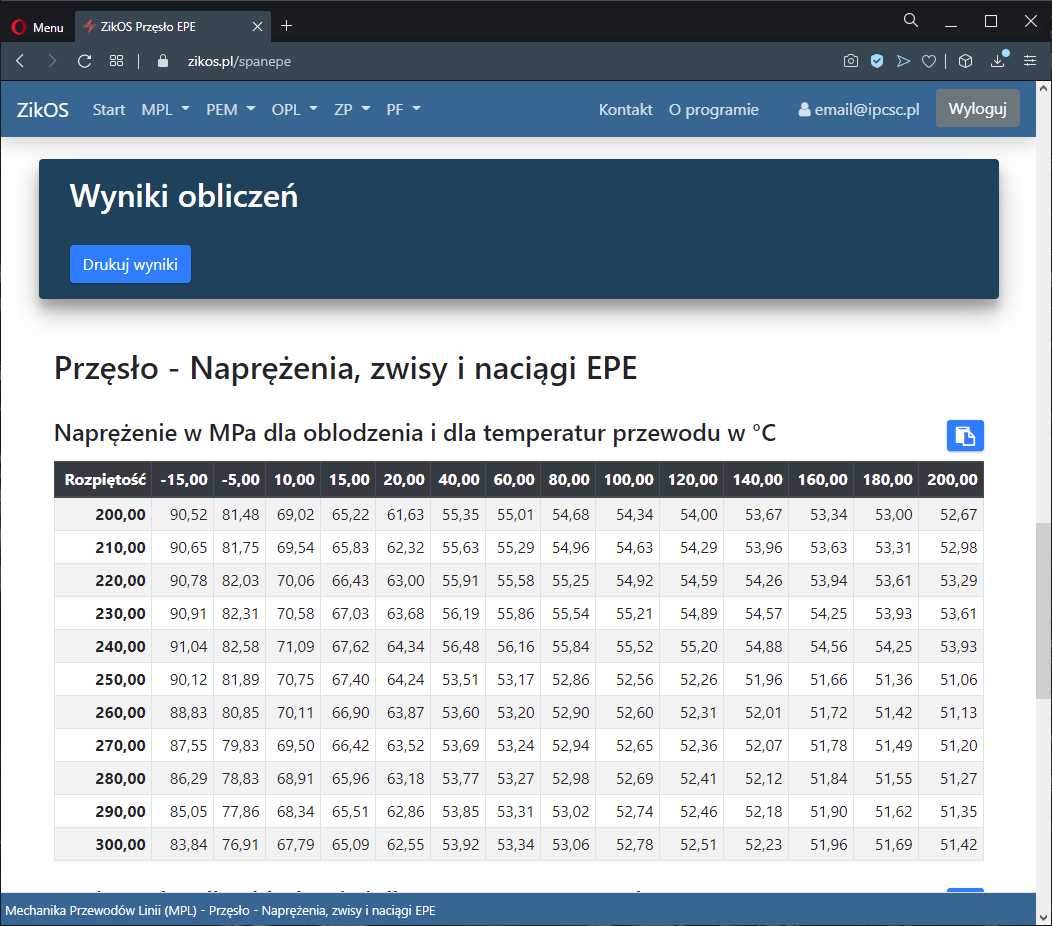

Rys. 12: MPL - Przęsło EPE - wyniki - naprężenia

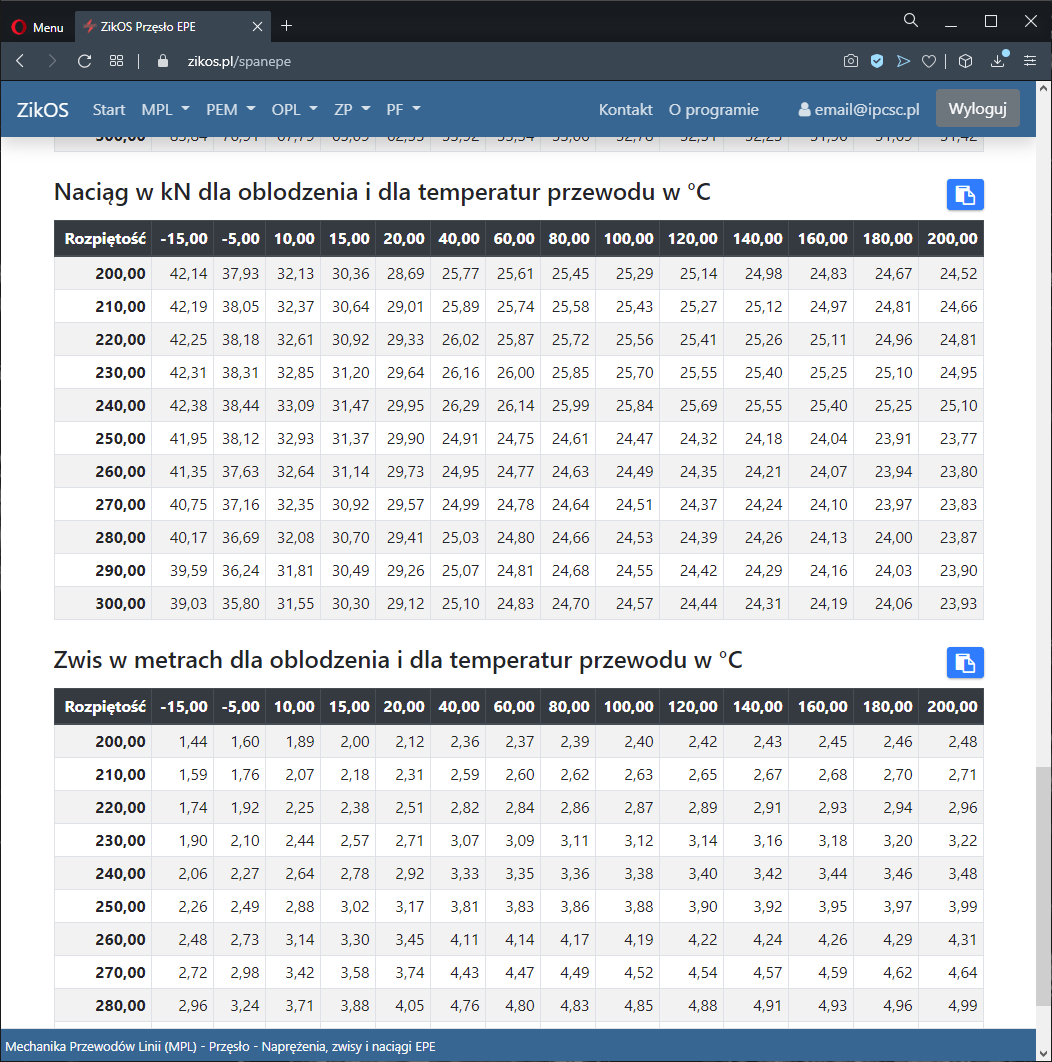

Rys. 13: MPL - Przęsło EPE - wyniki - naciągi i zwisy

2.3. Tablica montażowa

Danymi wejściowymi do modułu obliczenioweogo są następujące parametry (Rys. 14, Rys. 15):

• Identyfikacja linii:

  • nazwa linii,

  • nazwa sekcji,

• Dane przewodu (Rys. 14):

  • rodzaj,

  • typ,

  • przekrój,

  • średnica,

  • ciężar,

  • współczynnik wydłużenia cieplnego,

  • współczynnik wydłużenia sprężystego,

• Strefa klimatyczna (Rys. 14):

  • warunki z wybranej normy (PN-EN 50341-2-22:2016 lub PN-EN 50341-3-22:2010 lub PN-E 05100-1:1998) lub ręcznie zadany zestaw warunków,

  • strefy obciążenia oblodzeniem (S1, S2, S3, Sspec),

  • strefy obciążenia wiatrem (W1, W2, W2),

  • kategoria terenu (0, I, II, III, IV),

  • poziom niezawodności (PN1, PN2, PN3),

  • wysokość bezwzględna,

  • wysokość zawieszenia przewodów,

• Przęsło równoważne – dane wejściowe (Rys. 15):

  • podstawa obliczeń (naprężenie podstawowe),

  • naprężenie obliczeniowe,

  • rodzaj przeprężenia (brak, temperaturowe, wartością zwisu, długością przewodu),

  • rozpiętości składowe przęsła równoważnego.

Jako wyniki przeprowadzonych obliczeń prezentowane są następujące zestawienia tabelaryczne:

• naprężenie dla określonych temperatur przewodu (Rys. 16),

• tablica zwisów montażowych dla określonych temperatur przewodu (Rys. 16).

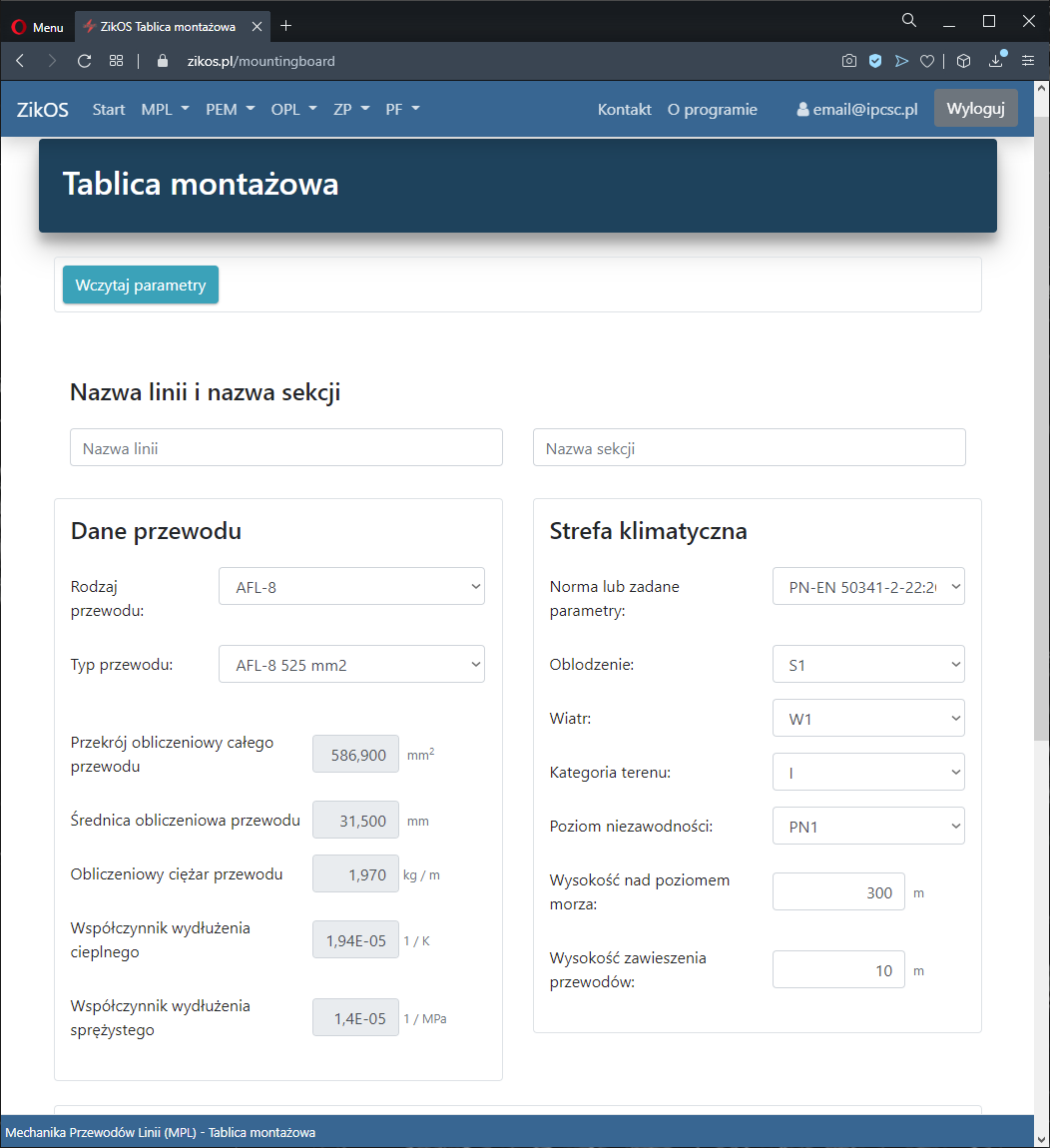

Rys. 14: MPL - Tablica montażowa - dane przewodu i strefy klimatycznej

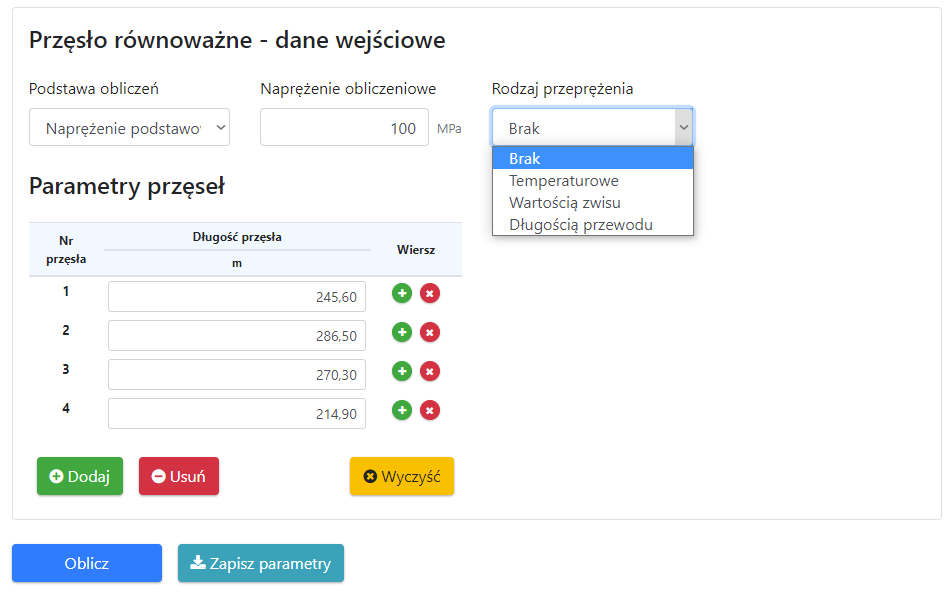

Rys. 15: MPL - Tablica montażowa - dane przęsła równoważnego

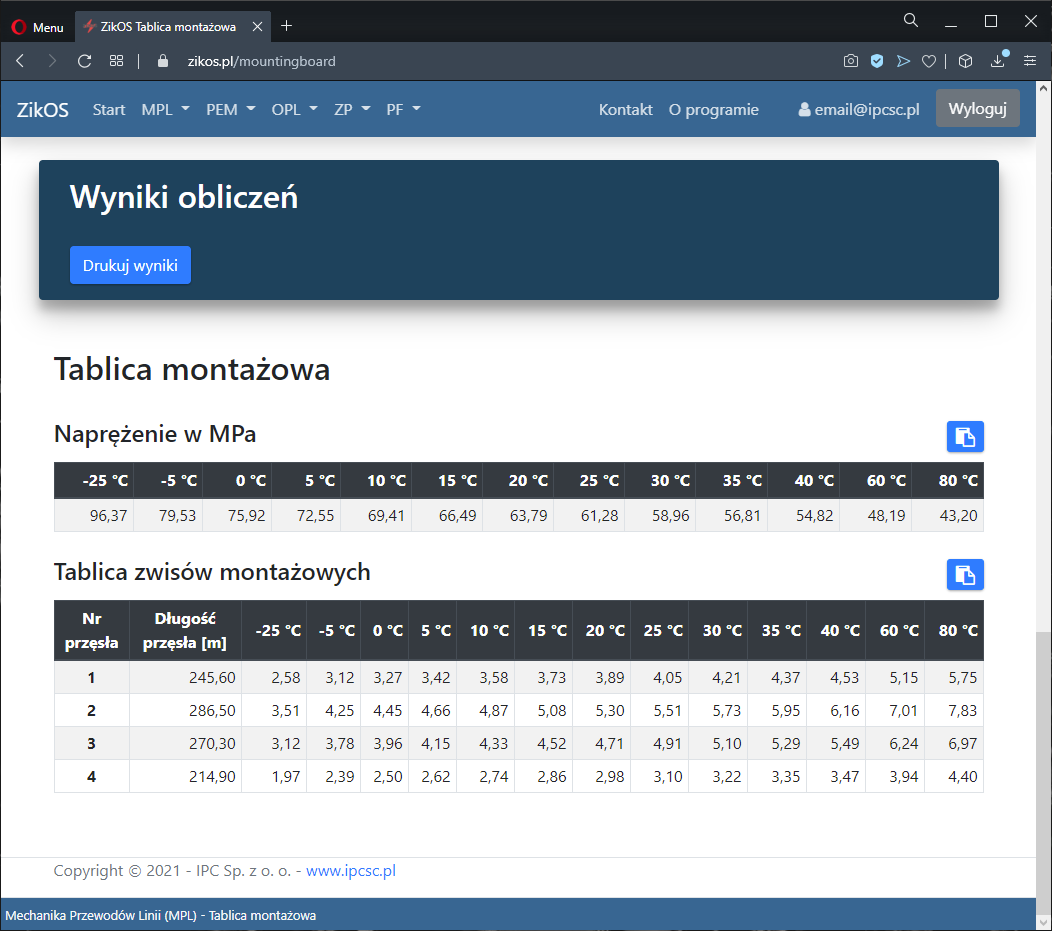

Rys. 16: MPL - Tablica montażowa - wyniki

2.4. Sekcja

Danymi wejściowymi do modułu obliczenioweogo są następujące parametry (Rys. 17):

• Identyfikacja linii:

  • nazwa linii,

  • nazwa sekcji,

• Dane przewodu (Rys. 17):

  • rodzaj,

  • typ,

  • przekrój,

  • średnica,

  • ciężar,

  • współczynnik wydłużenia cieplnego,

  • współczynnik wydłużenia sprężystego,

• Parametryzacja obliczeń (Rys. 17):

  • naprężenie początkowe H1,

  • temperatura początkowa T1,

  • temperatura końcowa T2,

• Parametry sekcji odciągowej (Rys. 18):

  • numer słupa

  • pozycja podstawy słupa (współrzędna pozioma i pionowa),

  • wysokość poprzecznika,

  • długość i masa izolatora,

  • ciężar oblodzenia,

  • parcie wiatru.

Jako wyniki przeprowadzonych obliczeń prezentowane są następujące zestawienia tabelaryczne:

• obliczenia mechaniczne dla izolatorów (Rys. 19),

• obliczenia mechaniczne dla przewodów (Rys. 20),

• wyniki pośrednie z analizowanymi współczynnikami (Rys. 21).

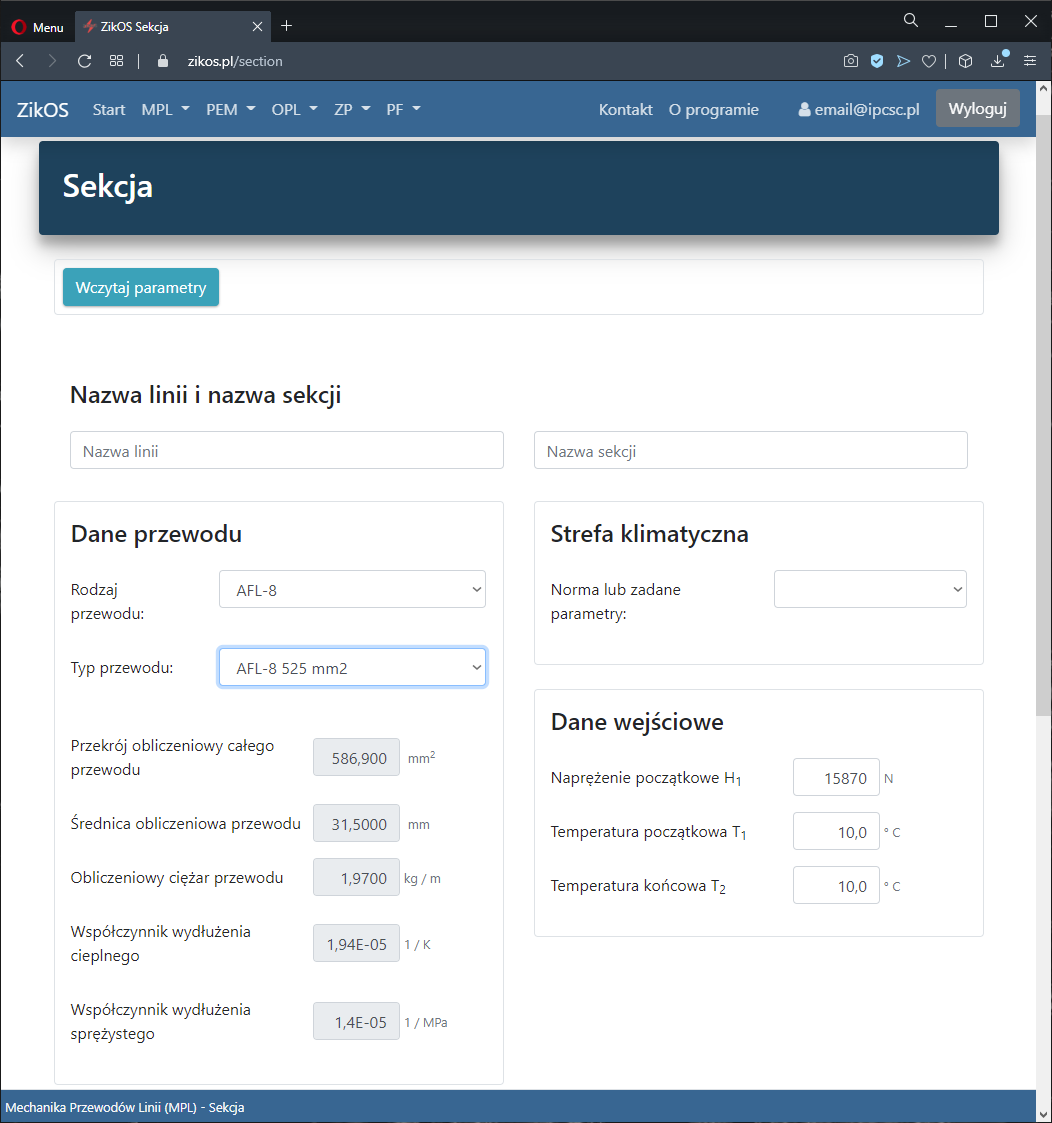

Rys. 17: MPL - Sekcja - dane przewodu i parametryzacja obliczeń

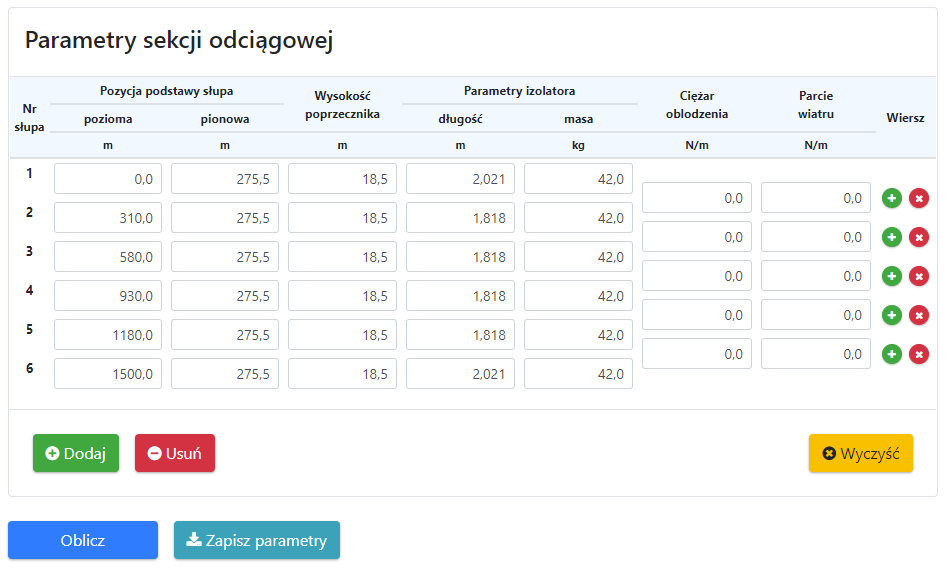

Rys. 18: MPL - Sekcja - parametry przęseł składowych

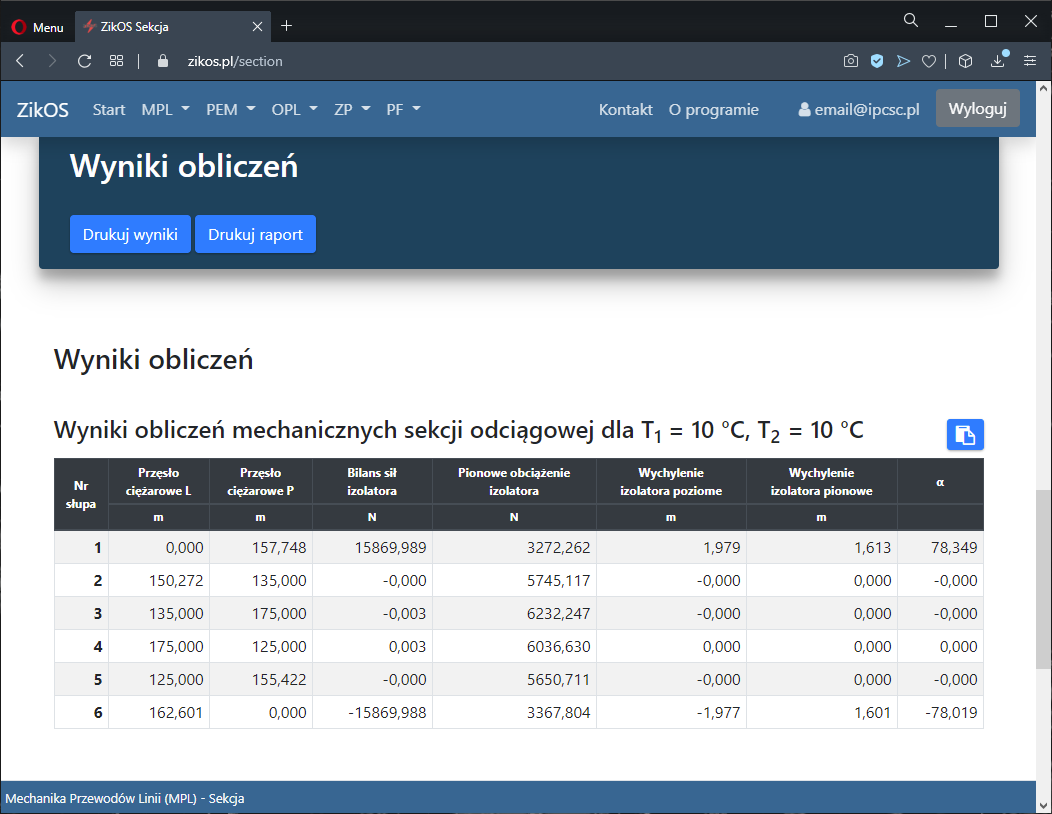

Rys. 19: MPL - Sekcja - wyniki dla izolatorów

Rys. 20: MPL - Sekcja - wyniki dla przewodów

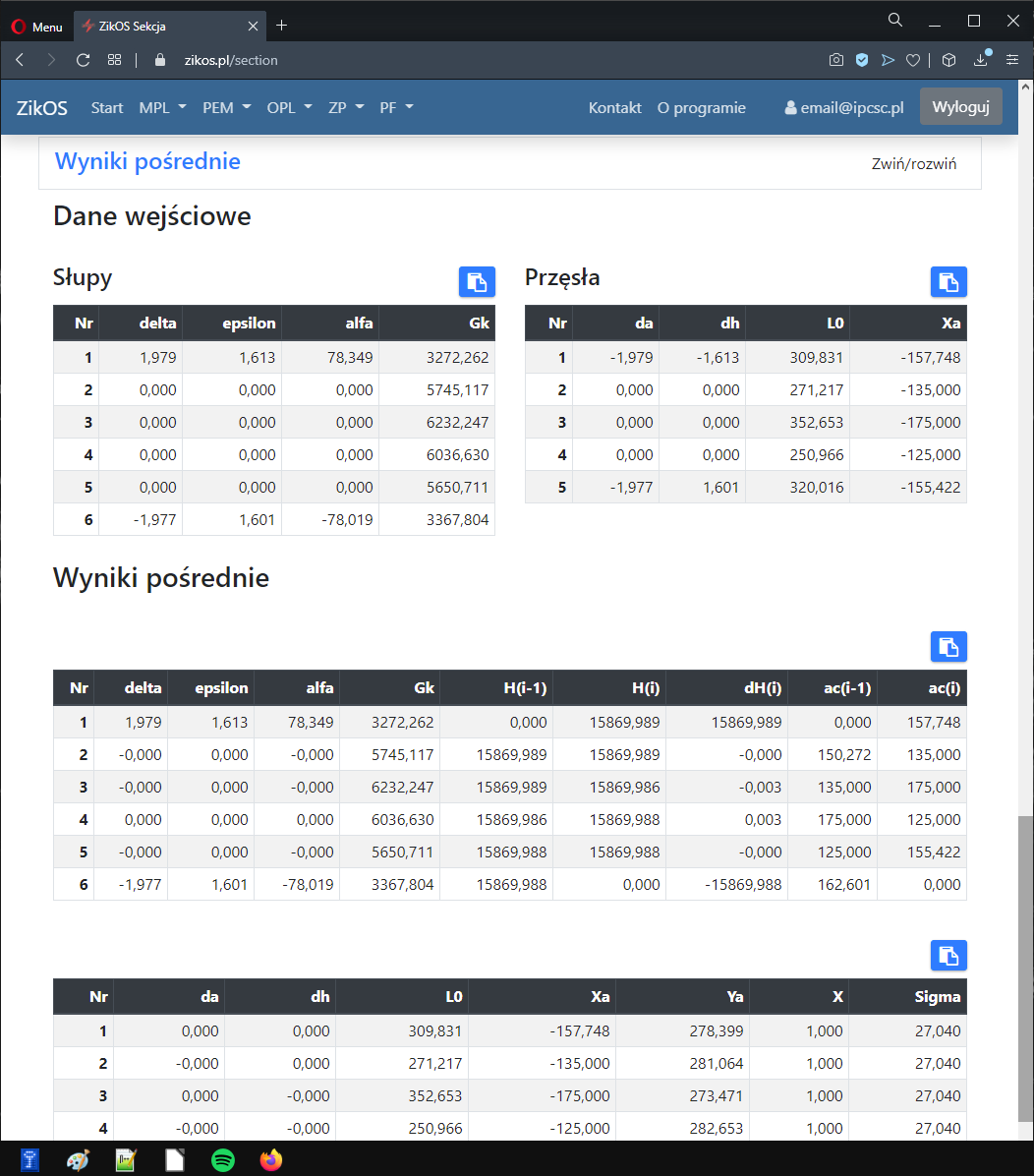

Rys. 21: MPL - Sekcja - wyniki pośrednie
